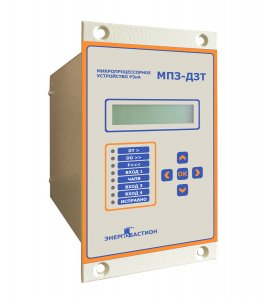

Устройства МПЗ-ДЗТ предназначены для использования в схемах релейной защиты и выполняет функции токовой защиты (в том числе дифференциальной) для двух обмоточных трансформаторов с основным питанием со стороны ВН при коротких замыканиях и асинхронных электродвигателей. Терминал питается от источника как постоянного, так и переменного оперативного тока.
Устройства выполнены в прямоугольном металлическом корпусе. Цвет корпуса RAL7032, на корпусе имеются (фирменный логотип, голограмма, схема подключения).
Монтаж устройства осуществляется в просечку панели или шкафа с помощью отверстий на передней панели. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей оперативного тока, входных/выходных дискретных сигналов.
Интерфейс устройства имеет клавиатуру, дисплей и светодиодные индикаторы. На дисплее отображается информация состояния устройства. С помощью кнопок осуществляется перемещение по меню для изменение режимов работы и просмотра текущего состояния устройства.
Схема подключения МПЗ-ДЗТ
Габаритные и установочные размеры МПЗ-ДЗТ
Дифзащита |
|
Чувствительная ступеньДТI>: |
(0,5 ÷ 10,0)А шаг 0,1А |
Выдержка времени ДТ tвI>: |
(0,01 ÷ 10,0)с, шаг 0,1с |
Время мгновенного срабатывания |
< 70 мс |
Грубая ступень ДО I>>: |
(5 ÷ 50,0)А шаг 1А |
Коэффициенты выравнивания k1, k2 |
0. 1÷10,0 (рекомендовано ставить не больше 1,0) ступенчато через 0.01 |
Коэффициент возврата |
0.9 ÷ 0.92 |
Токовая отсечка (ТО) |
|
Токовая ступень I>>>: |
(5,0 ÷ 60)А шаг 0,1А |
Выдержка времени tI>>>: |
(0,1÷ 25,0)с, шаг 0,1с |
Время мгновенного срабатывания |
< 70 мс |
Коэффициент возврата |
0,9 ÷ 0,92 |
Напряжение питания |
|
Напряжение питания (Диапазон напряжения питания) |
(100 ÷ 250)В (=,---) |
Допустимое время перерыва питания, не менее |
500 мс |
Потребляемая мощность |
3 Вт (3 ВА) + 0,25 Вт (0,25 ВА) на каждое сработавшее реле |
Обеспечивается питание только от трансформаторов тока двух фаз А и С начиная, от А |
2.5 А |
Время готовности после подачи напряжения (тока от ТТ), не более |
300 мс |
Измерительные входы |
|
Фаза А, В,С |
(1 ÷ 120)А |
Потребляемая мощность измерительных цепей |
0,3 ВА/фазу (5 А) |
Диапазон частоты |
45 ÷ 55 Гц (5 ÷ 500 Гц по заказу) |
Номинальная |
50 Гц |
Дискретные входы |
|
Четыре дискретных входа |
Вход 1, Вход 2, |
Вход 3, Вход 4 |
|
Тип дискретных входов |
Независимые, изолированные |
Время распознавания |
50 мc |
Диапазон напряжения питания |
130 ÷ 250 В (пост./перем.) 65 ÷ 130 В (пост./перем.) |
Допустимое отклонение напряжения от номинального |
+/- 20% |
Потребляемая мощность |
1,5 Вт на вход |
Выходные реле |
|
Четыре выходных реле |
4 с нормально открытыми |
Устойчивость (0,2с) |
20А |
Номинальный ток |
5А |
Разрывная способность контактов |
250В (=), 0,2А (L/R=30мс) 220 В (~), 5 А (cos φ =0,6) |
Выход 1, 3 |
2 контакта |
Выход 2, 4 |
1 контакт |
Последовательный интерфейс (вариант поставки с RS 485) |
|
Тип |
Изолированная, полудуплекс |
Протокол |
MODBUSTM RTU |
Скорость передачи |
9600 ÷ 57600 бод (программируется) |
Точность измерения |
|
Фазных токов и времени |
3% |
Данные ТТ |
|
Фазный ТТ |
5 А |
Коэффициент трансформации ТТ |
1 ÷ 1000 |
Температура |
|
Хранения |
- 40°C дo + 70°C |
Работы |
- 25°C дo + 55 °C станд. |
- 40°C дo + 70 °C спец. |
