МПЗ-ДЗ (реле оптоволоконной дуговой защиты)

Временно недоступен. Идёт переход на новую элементную базу
МПЗ-ДЗ <span>(реле оптоволоконной  дуговой защиты)</span>
Временно недоступен
Переход на новую элементную базу

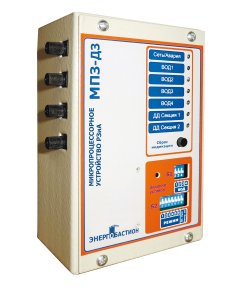

Предназначено для установки в каждой ячейке КРУ или КСО и является автономным блоком, выполняющим роль датчика возникновения электрической дуги, возникающей в распределительном устройстве, с последующим отключением поврежденной зоны.

Устройство может быть использовано как совместно с микропроцессорными терминалами типа «БАСТИОН» или других производителей устройств релейной защиты, так и с защитами на электромеханической элементной базе. Особенностью устройств является, возможность одновременного использования волоконно-оптических (ВОД) и электрических датчиков дуги. Логика работы предусматривает разные варианты сочетания работы оптических и электрических датчиков дуги. Устройство имеет 6 режимов работы. Предусмотрена возможность отключения дискретного входа и блока контроля напряжения. Для конфигурация режимов работы служит DIP-переключатель, расположенный на лицевой стороне устройства.

  • Функции
  • Особенности конструкции
  • Технические характеристики
  • формирование сигнала отключения на вводные и секционный выключатели;
  • формирование сигнала для цепей сигнализации;
  • запрет действия АПВ и АВР при возникновении электрического дугового замыкания.

устройстве МПЗ-ДЗ применяются два вида датчиков дуги:

1 – оптический датчик дуги ВОД, представляет собой оптоволоконный кабель. Используется два типа оптических датчиков:

а) распределённый – принимающий световой поток боковой поверхностью волокна;
б) торцевой – принимающий световой поток торцевой частью волокна;
2 – электрический датчик дуги (ДД), расположенный в отдельном корпусе который устанавливается на плоскость в шинном отсеке и и подключается к блоку датчиков дуги (БДД), который подключается к устройству МПЗ-02/02Н/03.


БДД



ДД

Габаритные и установочные размеры электрического датчика дуги ДД



Габаритные и установочные размеры МПЗ-ДЗ



Габаритные и установочные размеры блока электрических датчиков дуги БДД



Схема подключения МПЗ-ДЗ



Схема подключения блока электрических датчиков дуги

Основные характеристики

Напряжение питания

/ 90÷250 В

Частота напряжение питания

50 Гц

Потребляемая мощность

< 10 Вт

Время готовности

< 500 мс

Время срабатывания

< 40 мс

Время срабатывания без контроля напряжения

< 15 мс

Время сохранения работоспособности

при отключении питания

2 с

Среднее время наработки на отказ, не менее

25000 ч

Средний срок службы, лет

15 лет

Характеристики аналогового входа

Количество

1 шт

Напряжение питания

100 В

Частота напряжение питания

50 Гц

Характеристики дискретных входов

«Дискретный вход 1», «Дискретный вход 2»



Количество

2 шт

Напряжение питания

/ 160÷250 В

Собственное время срабатывания

< 5 мс

«ДД Секция 1», «ДД Секция 2»



Количество

2 шт

Предназначены для подключения блоков электри­ческих датчиков дуги БДД.

Характеристики дискретных выходов

Количество

4 шт

Собственное время срабатывания

< 20 мс

Коммутационная способность контактов

=250 В; 0,15А (L/R=30мс)

~220 В, 5 А (cos =0,6)

Контакты реле

1 перекидной

Характеристики оптических входов

Количество

4* шт

Чувствительность при расстоянии к месту КЗ до 3м

20 Дж

Чувствительность к току дугового КЗ

на расстоянии от места вспышки 500 мм

~ 500 А

Окружающая среда

Климатическое исполнение

и категория размещения

УХЛ 3

Условия эксплуатации

в части воздействия механических факторов

группа М1

Степень защиты

Корпус

IР40

Клеммные зажимы

IР00

Массогабаритные параметры

Масса, не более

0,8 кг

Ш×В×Г,мм

103×205×61

* - предусматривается установка 4-х торцевых, или 2-х распределённых ВОД.




Подключение распределительных ВОД

Подключение торцевых ВОД
