МПЗ-01МР

Микропроцессорные устройства МПЗ-01МР применяется в схемах релейной защиты и автоматики присоединений 6-35 кВ подстанций  электроэнергетических компаний, промышленных и сельскохозяйственных предприятий, железнодорожного и городского электротранспорта
для защиты от коротких замыканиях и перегрузок, а также для управления и телемеханики, присоединений работающих с изолированной или компенсированной нейтралью.

  • Функции
  • Особенности конструкции
  • Сервисные функции
  • Технические характеристики
  • Трех фазная МТЗ с независимой или зависимой выдержкой времени;
  • Токовая отсечка 2 ступени: ТО1, ТО2;
  • Защита от замыканий на землю по току ЗНЗ направленная или ненаправленная (по заказу);
  • Ускорение МТЗ при включении выключателя;
  • Дистанционное включение и отключение выключателя по локальной сети;
  • Внешняя блокировка защиты ввода и СВ при пуске МТЗ отходящих присоединений секции;
  • Логическая защита шин (блокировка ТО на вводе и СВ) совмещенная с УРОВ (снятие блокирующего сигнала при срабатывании защит присоединений на отключение;
  • Однократное АПВ;
  • Измерение токов фаз и тока ЗНЗ;
  • Регистрация аварийных событий (8 событий с фиксацией тока и времени КЗ);
  • Передача информации по локальной сети (порт связи RS 485).

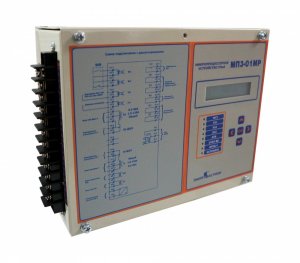

Устройства выполнены в прямоугольном металлическом корпусе. Цвет корпуса RAL7032, на корпусе имеются (фирменный логотип, голограмма, схема подключения).

Монтаж устройства осуществляется в просечку панели или шкафа с помощью отверстий на передней панели, либо на плоскую поверхность с помощью специальных кронштейнов. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей оперативного тока, входных/выходных дискретных сигналов.

Интерфейс устройства имеет клавиатуру, ЖК дисплей и светодиодные индикаторы. На дисплее отображается информация состояния устройства. С помощью кнопок осуществляется перемещение по меню для изменения режимов работы и просмотра текущего состояния устройства. Устройство имеет комбинированный блок питания от токовых цепей и цепей постоянного/переменного оперативного тока.

  • встроенные часы-календарь;
  • измерение текущих фазных токов;
  • регистратор событий.

Входные аналоговые сигналы:

- номинальный входной ток, А

1/5

- частота входного тока, Гц

50

- входное напряжение, В

100

- мощность, потребляемая по цепям переменного тока, Вт

<0,5

Питание устройства:

- напряжение переменного или постоянного тока, В

100÷265

- пульсации,%

12

- переменный ток при Iн=5А, А

от 4

- переменный ток при Iн=1А, А

от 0,8

- потребляемая мощность по цепи питания, Вт

2 ВА+ 0,25 ВА на каждое сработавшее реле

- допустимый интервал провала напряжения питания, мс

< 800

- время готовности, мс

< 300

Перегрузочная способность по цепям аналоговых входных сигналов:

- продолжительный режим работы

3 Iн, 1,5 Uн

- ток односекундной термической стойкости

40 Iн

Степень защиты:



- оболочка

IР 40

- клеммные зажимы

IР 00

Климатическое исполнение и категория размещения

УХЛ 4

Условия эксплуатации в части воздействия механических факторов

группа М1

Механическая износоустойчивость, циклов

1000000

Коммутационная износоустойчивость, срабатываний

не меньше 10000

Средняя наработка на отказ, час.

20000

Средний срок службы, лет

15

Масса, кг

2,5
