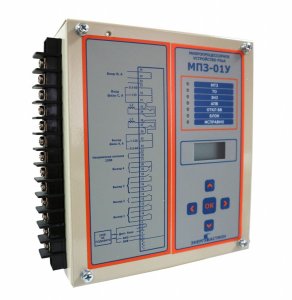

МПЗ-01У
Реле защиты МПЗ-01У применяется в схемах релейной защиты и автоматики присоединений 6-35 кВ подстанций электроэнергетических компаний, промышленных и сельскохозяйственных предприятий, железнодорожного и городского электротранспорта для защиты от коротких замыканиях и перегрузок, а также для управления и телемеханики, присоединений работающих с изолированной или компенсированной нейтралью.
Используется для выполнения функций релейной защиты, автоматики и сигнализации кабельных и воздушных линий, трансформаторов, электродвигателей, сборных шин и др.
- Функции
- Особенности конструкции
- Сервисные функции
- Технические характеристики
- двухфазная двухступенчатая ненаправленная МТЗ с независимой и зависимой характеристикой (МПЗ-01У);
- защиту от замыканий на землю по току (ЗНЗ);
- однократное АПВ, АЧР и ЧАПВ;
- внешняя блокировка защиты ввода и СВ при пуске МТЗ отходящих присоединений секции (ЛЗШ);
- при назначении защит МТЗ, ТО на выходное реле RL1;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- измерение токов фаз;
- регистрация аварийных событий;
- встроенные часы-календарь;
- *передача информации по локальной сети (порт связи RS 485).
Устройства выполнены в прямоугольном металлическом корпусе. Цвет корпуса RAL7032, на корпусе имеются (фирменный логотип, голограмма, схема подключения).
Монтаж устройства осуществляется в просечку панели или шкафа с помощью отверстий на передней панели, либо на плоскую поверхность с помощью специальных кронштейнов. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей оперативного тока, входных/выходных дискретных сигналов.
Интерфейс устройства имеет клавиатуру, ЖК дисплей и светодиодные индикаторы. На дисплее отображается информация состояния устройства. С помощью кнопок осуществляется перемещение по меню для изменения режимов работы и просмотра текущего состояния устройства. Устройство имеет комбинированный блок питания от токовых цепей и цепей постоянного/переменного оперативного тока.
- встроенные часы-календарь;
- измерение текущих фазных токов;
- регистратор событий.
|
Входные номинальные аналоговые сигналы: |
||
|
- входной ток, А |
5 |
|
|
- частота входного тока, Гц |
50 |
|
|
- входное напряжение, В |
100 |
|
|
- мощность, потребляемая по цепям переменного тока, Вт |
0,5 |
|
|
Питание устройства: |
||
|
- напряжение переменного или постоянного тока, В |
80÷265 |
|
|
- переменный ток, А |
от 0,5 |
|
|
- потребляемая мощность по цепи питания, Вт |
< 10 |
|
|
- допустимый интервал провала напряжения питания, мс |
< 6с |
|
|
Перегрузочная способность по цепям аналоговых входных сигналов: |
|
|
|
- продолжительный режим работы |
3 Iн, 1,5 Uн |
|
|
- ток односекундной термической стойкости |
40 Iн |
|
|
Степень защиты: |
|
|
|
- оболочка |
IР 40 |
|
|
- клеммные зажимы |
IР 00 |
|
|
Климатическое исполнение и категория размещения |
УХЛ 4 |
|
|
Условия эксплуатации в части воздействия механических факторов |
группа М1 |
|
|
Механическая износоустойчивость, циклов |
1000000 |
|
|
Коммутационная износоустойчивость, срабатываний |
не меньше 10000 |
|
|
Средняя наработка на отказ, час. |
20000 |
|
|
Средний срок службы, лет |
15 |
|
|
Максимальная токовая защита (МТЗ) |
||
|
Токовая ступень I> |
0,5 ÷ 120,0 А шаг 0,1А |
|
|
Выдержка времени t I> |
0,0 ÷ 250,0 с, шаг 0,1с |
|
|
Время мгновенного срабатывания |
0,055 с |
|
|
Вид характеристик выдержки времени |
Независимая Тепловая Зависимая РТ-85 Зависимая РТВ-1 Чрезвычайно инверсная Сильно инверсная Нормально инверсная |
|
|
Коэффициент возврата |
0,95 |
|
|
Токовая отсечка (ТО) |
||
|
Токовая ступень I>> |
0,5 ÷ 120 А шаг 0,1А |
|
|
Выдержка времени t I>> |
0,0 ÷ 250 с, шаг 0,1с |
|
|
Коэффициент возврата |
0,95 |
|
|
Защита от замыканий на землю (ЗНЗ) |
||
|
Токовая ступень 3I0> |
0,02 ÷ 25,0 А шаг 0,01А |
|
|
Выдержка времени t 3I0> |
0,0 ÷ 250,0 с, шаг 0,1с |
|
|
Коэффициент возврата |
0,95 |
|
|
АПВ |
||
|
Число циклов |
1 цикл |
|
|
Время подготовки |
0,0 ÷ 240 с, шаг 0,1с |
|
|
Выдержка времени АПВ |
0,0 ÷ 10 с, шаг 0,1с |
|
|
АЧР |
|
|
|
Тип входного сигнала |
Сухой дискретный вход |
|
|
Время срабатывания |
< 20 мс |
|
|
ЧАПВ |
||
|
Число циклов |
1 цикл |
|
|
Выдержка времени ЧАПВ |
0,0 ÷ 10 с, шаг 0,1с |
|
|
Напряжение питания |
||
|
Диапазон напряжения питания |
80 ÷ 265 В (~/=) |
|
|
Допустимое время перерыва питания, не более |
6 с |
|
|
Потребляемая мощность |
2 Вт (2 ВА) + 0,25 Вт (0,25 ВА) на каждое сработавшее реле |
|
|
Время готовности при питании от ТТ, не более |
250 мс |
|
|
Измерительные входы |
||
|
Ток фазы А |
0,5 ÷ 200 А |
|
|
Ток фазы В |
0,5 ÷ 200 А |
|
|
Ток фазы С |
0,5 ÷ 200 А |
|
|
Токовый вход, использующийся для измерения тока ЗНЗ |
0,02 ÷ 2,50 А |
|
|
Потребляемая мощность измерительных цепей тока |
0,3 ВА/фазу (5 А) |
|
|
Потребляемая мощность измерительных цепей + цепей питания |
2 ВА/фазу (5А) |
|
|
Диапазон рабочей частоты |
45 ÷ 55 Гц |
|
|
Номинальная |
50 Гц |
|
|
Термическая устойчивость токовых цепей |
1с 40Iн |
|
|
Дискретные входы |
||
|
Количество дискретных входов |
3 |
|
|
Тип дискретных входов |
Независимые, СУХИЕ, без подачи напряжения |
|
|
Время распознавания |
5 мc (программная задержка 3 ÷ 20 мс) |
|
|
Диапазон напряжения срабатывания |
160 ÷ 170 В (~/=) (сухой) |
|
|
Потребляемая мощность |
0,5 Вт на вход |
|
|
Дискретные выходы |
||
|
Количество выходных реле |
4 (3 НО и 1 НЗ/НО) |
|
|
RL1, RL3 |
По два НО контакта |
|
|
RL2 |
1 НО контакт |
|
|
RL4 |
1 перекидной контакт |
|
|
Устойчивость на замыкание (0,2с) |
20А |
|
|
Номинальный ток |
8А |
|
|
Разрывная способность контактов |
250В (=), 0,15А (L/R=30мс) 220 В (~), 5 А (cos j =0,6) |
|
|
Выходы шунтирования – дешунтирования обмотки отключения выключателя |
||
|
Количество выходных реле |
2 |
|
|
Ш-ДШ1 |
1 НЗ контакт |
|
|
Ш-ДШ2 |
1 НЗ контакт |
|
|
Ток дешунтирования цепи электромагнита отключения выключателя: |
150А, 1с |
|
|
Точность измерения |
||
|
Фазных токов и времени |
3% |
|
|
Токового входа, использующегося для измерения тока ЗНЗ |
не хуже 3% |
|
|
Данные ТТ |
||
|
Фазный ТТ |
5 А |
|
|
ТТ нулевой последовательности |
5 А |
|
|
Температура |
||
|
Хранения |
-40°C…+70°C |
|
|
Работы |
-25°C…+ 55 °C |
|
